日前美國專利商標局公布了與混合現實頭戴設備相關的蘋果專利申請。在其中一份專利文件中，蘋果描述了一種位于頭戴式設備表面的透明化構件，而當用戶不是查看游戲或3D內容時，它可以透明化并允許用戶瀏覽現實世界環境。

這家公司指出，將光學傳感器集成到諸如頭顯等電子設備中存在挑戰。如果不注意，來自發光組件的雜散光會為光檢測元件產生噪點。這會對光學傳感器的精度產生不利影響。發明描述的頭戴式設備包含一種由頭戴式支撐結構支撐的透明構件。透明構件可以覆蓋頭戴式設備的前端并且可以與從顯示器接收?qǐng)D像的視窗重疊。

傳感器可以可以用來測量用戶周圍的環境。在一些實施例中，顯示圖像可以疊加在真實世界視圖之上。透明構件同時可以整合到手持式設備和其他設備之中。

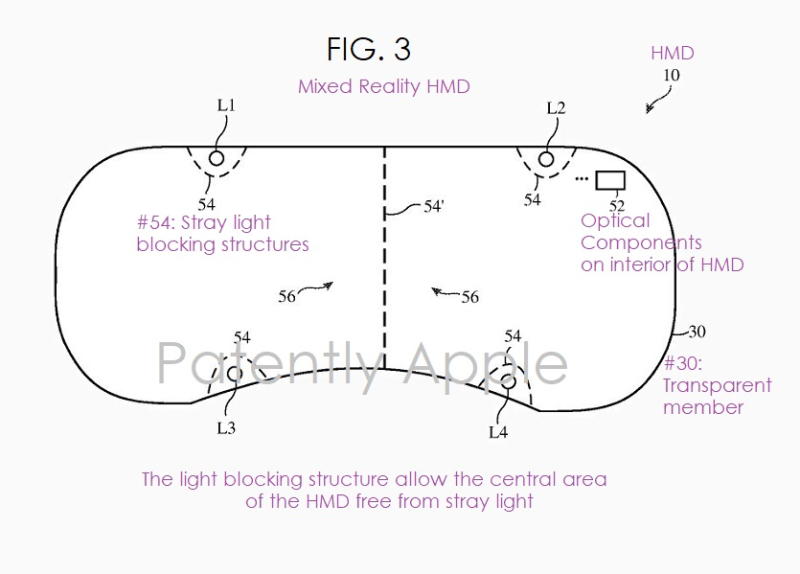

用于頭戴式設備或其他設備的透明構件可以由聚合物或其他材料層形成。諸如飛行時間傳感器和其他光學傳感器之類的光學傳感器可以包含發光組件和光檢測組件。光學傳感器可以配置為通過透明構件進行操作。例如，發光組件可以通過透明構件發光，并且光檢測組件可以檢測穿過透明構件的光線。雜散光阻擋結構可以由透明構件中的突起和/或凹陷形成。雜散光阻擋結構可以配置為阻擋橫向穿過聚合物層的內部傳播雜散光。這防止了光檢測組件從發光組件發射并耦合到聚合物層的雜散光。

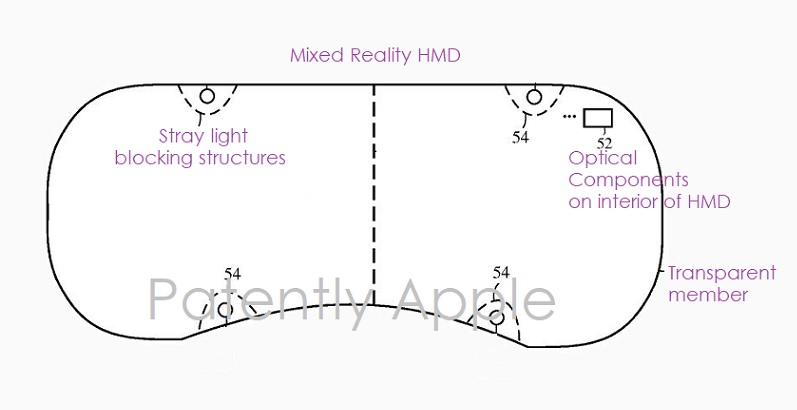

例如，沿聚合物層中心向下延伸的細長條狀雜散光阻擋結構可以防止相對布置于雜散光阻擋結構的第一飛行時間傳感器和第二飛行時間傳感器之間的雜散光干擾。

在虛擬現實布置中，頭顯可以包括透鏡或其他光學系統部件，以及諸如顯示器之類的顯示器，從而向用戶提供虛擬內容，如靜止和/或運動圖像（比方說計算機生成內容）。在增強現實布置中，前向攝像頭可以收集現實世界的圖像并呈現給用戶的顯示器。

名為“Electronic Device With Optical Sensor Interference Mitigation Structures”的專利最初于2019年Q2季度提交。需要注意的是，由于這只是一份專利申請，尚不確定蘋果將于何時商業化具體的發明技術。專利的發明人包括高級產品設計工程師James Wilson和產品設計工程計劃經理Anna Mirabella。

來源：https://yivian.com/news/72357.html
